半導體清洗工藝詳解：超純水如何成為芯片制造的“隱形守護者”

在半導體制造領域，清洗工藝是決定芯片性能與良率的關鍵環節。作為超純水設備專業制造商，滲源深知超純水質量對半導體清洗效果的決定性影響。本文將深入解析半導體清洗工藝中超純水的關鍵作用，以及滲源如何為行業提供可靠的水質解決方案。

半導體清洗工藝的重要性

半導體制造過程中，晶圓表面即使存在納米級的微粒污染物或微量離子殘留，都可能導致電路短路、漏電或氧化層缺陷。據統計，超過50%的芯片失效與清洗工藝相關。因此，清洗工序約占整個芯片制造步驟的30%，是半導體生產中最頻繁進行的操作。

超純水在半導體清洗中的核心作用

超純水作為半導體清洗的主要介質，承擔著以下關鍵任務：

??顆粒污染物去除??：超純水通過物理沖洗作用去除晶圓表面的微粒污染物，其純度直接決定了清洗效果

??化學殘留物清除??：在SC1、SC2等標準清洗步驟后，超純水負責徹底清除化學試劑殘留

??表面預處理??：為光刻、蝕刻等后續工藝提供潔凈的表面環境

??設備清潔??：用于清洗制造設備內部，防止交叉污染

半導體級超純水的嚴格標準

《中國電子級水標準 GB/T11446.1—2013 EW-I》

半導體制造對超純水的要求極為嚴苛，需滿足以下指標：

電阻率：≥18.2MΩ.cm

全硅：≤2ppb

微顆粒物＞0.05μm：500個/L

細菌個數：≤0.01cfu/ml

TOC≤20ppb

陰離子：≤1ppb

金屬離子：≤0.5ppb

滲源超純水系統的技術優勢

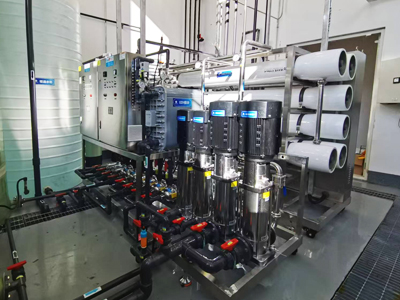

針對半導體行業的特殊需求，滲源開發了專門適用于半導體清洗的超純水系統：

??多級純化工藝??：采用RO+EDI+拋光混床的全流程處理方案，確保穩定產出18.2MΩ·cm超純水

??TOC專項去除技術??：通過185nm+254nm雙波長紫外氧化技術，有效控制TOC含量≤3ppb

??納米級過濾系統??：配備0.1μm超濾裝置，有效去除微小顆粒物

??閉路循環設計??：采用無死循環路系統，防止二次污染，確保水質穩定

??智能監控系統??：實時監測水質變化，自動調節運行參數，保證水質持續達標

作為半導體制造的關鍵支撐，超純水質量直接影響芯片性能與生產成本。滲源憑借多年的技術積累和行業經驗，為半導體企業提供穩定可靠的超純水解決方案。
